Ключові кроки для розрахунку об'єму MBBR для промислових стічних вод об'ємом 3500 м³/д

Перше важливе питання при проектуванні MBBR для витрати 3,500 м3/день полягає в тому, який об'єм потрібен реактору? Важливо зробити це правильно, щоб не знизитися продуктивність і не довелося нести непотрібні витрати на будівництво та експлуатацію. Цей розрахунок проводиться не лише на основі витрати; він також враховує характеристики стічних вод та бажану кінцеву якість, органічне навантаження тощо, а також відсоток заповнення середовищем. Наприклад, коли два заводи мають однаковий добовий потік, може знадобитися, щоб реактори були різного розміру, якщо два заводи виробляють різні відходи. Знання змінних та методології розрахунку може допомогти інженерам та операторам приймати кращі рішення та створювати системи зі стабільною та довговічною продуктивністю.

Підтвердьте стандарти якості води

Першим етапом розрахунку об'єму MBBR буде перевірка будь-яких стандартів якості стічних вод, які Носії біоплівки MBBR якій має відповідати завод. Це проста мета, яка допомагає запобігти дороговартісним помилкам на початковому етапі проектування. Перевірте будь-які місцеві, нормативні та/або специфічні для власника обмеження на скиди. Оцініть ключові параметри продуктивності, БПК, ХСК, аміачний азот, загальносума рідини та будь-які інші специфічні для галузі параметри. Цільові значення цих параметрів визначатимуть розмір реактора та кількість Біочіпні медіа MBBR це потрібно. Припустимо, у вас є харчовий завод з наступною характеристикою стічних вод 1,200 мг/л БСК. Коли ліміт скидання становить 30 мг/л, система повинна бути здатною усунути понад 97% органічного навантаження. Потрібна буде інша очистка, ніж на заводі, який повинен досягти зниження БСК лише на 100 мг/л перед скиданням на муніципальний завод. Також враховуйте сезонні зміни та графіки виробництва. Не всі промислові підприємства виробляють один і той самий тип стічних вод щодня. Рівень забруднюючих речовин може бути вищим на заводі, коли завод працює на повну потужність, під час очищення заводу або під час зміни продукту. Якщо враховувати лише середні навантаження, проблеми з очищенням виникнуть, коли навантаження збільшаться. Зберіть лабораторні звіти якомога пізніше. Дані, зібрані протягом кількох тижнів або місяців, дадуть точнішу картину, ніж один зразок. Перш ніж проводити детальні розрахунки, може знадобитися дослідження характеристики стічних вод, якщо історичні дані недоступні. Багато інженерів розробляють базову таблицю, яка містить рівні впливу, ліміти стічних вод та відсоток видалення стічних вод для кожного параметра. Це спростить оцінку біологічного навантаження та розрахунок об'єму реактора на наступному етапі проектування. Після встановлення цільових показників очищення можна визначити фактичне навантаження забруднюючих речовин, що щодня надходить у систему MBBR. Це число слугуватиме основою для правильного визначення розміру реактора.

Див. 3D-креслення резервуара

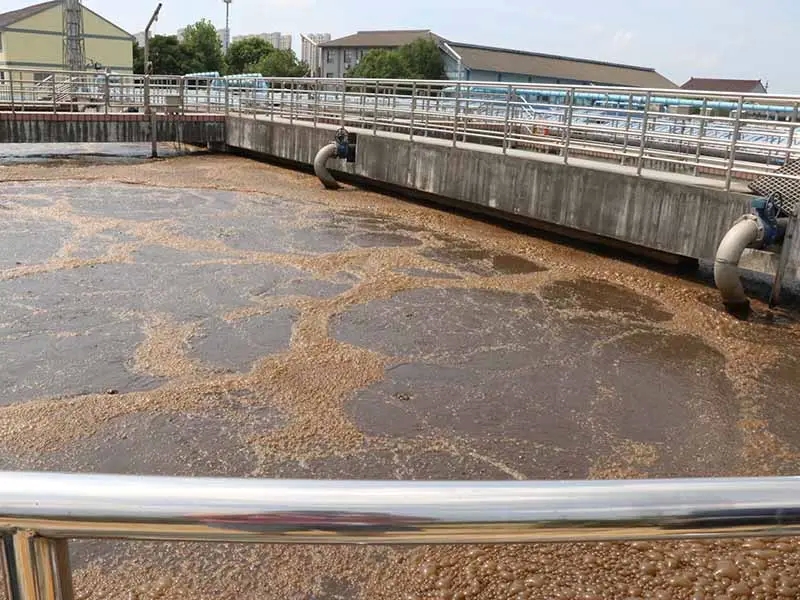

Після підтвердження цілей очищення наступним кроком є ​​перегляд креслень резервуарів. 3D-креслення може надати багато інформації, щоб допомогти визначити, чи достатньо місця для запропонованого об'єму MBBR, чи знадобляться деякі зміни. Перш за все, перевірте довжину, ширину та глибину води в резервуарі на кресленнях. Ці розміри використовуються для визначення валового об'єму резервуара. Для резервуара розміром 20 м завдовжки x 10 м завширшки x 5 м глибиною номінальна місткість буде 1,000 м3. Це відправна точка, яка може бути недоступна для біологічної обробки. Уважно вивчіть внутрішні структури моделі. Ефективну площу очищення можна зменшити за рахунок перегородок, вхідних камер, вихідних зон, опорних колон та екранів утримання середовища. В інших випадках модернізації інженери виявляють, що об'єм, який, на їхню думку, їм знадобиться в резервуарі, насправді досить обмежений через обладнання в резервуарі. Комплексне 3D-креслення також використовується для визначення схем аерації та зон руху середовища. Середовище MBBR повинно вільно циркулювати в реакторі. Потік середовища може бути обмежений у мертвих зонах, якщо його блокує труба, балка або неправильно розміщена перегородка. Ці ділянки слід перевірити перед завершенням розрахунків об'єму. Наприклад, на виробничому підприємстві може бути встановлений бетонний басейн для обробки активного мулу. На перший погляд, цей резервуар виглядає достатньо великим, щоб відповідати потребам системи MBBR. Команда проектувальників перегляне 3D-модель і може виявити, що в басейні є великі ділянки, які використовуються для внутрішніх каналів та обладнання, що зменшує доступний біологічний об'єм. Якщо це буде виявлено на ранній стадії, це не потребуватиме перепланування пізніше. Крім того, по можливості корисно порівняти розміри креслення з фактичними розмірами об'єкта. У деяких старих об'єктах можуть бути зміни, які не були записані в початкових планах. Після визначення розмірів резервуара та корисного об'єму реактора можна розрахувати органічне навантаження для системи, необхідне щодня, і порівняти його з очисною здатністю вибраного середовища MBBR.

Професійний розрахунок кількості MBBR

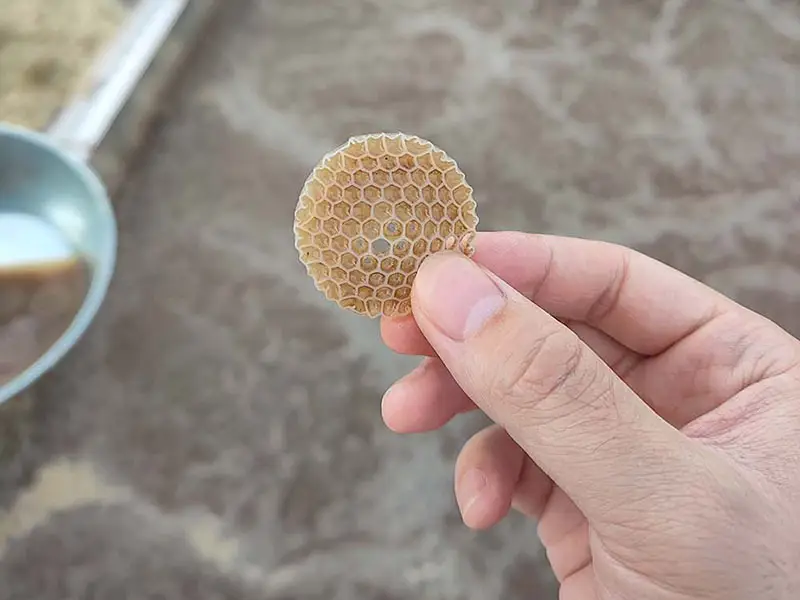

Після того, як відомі цільові показники щодо стічних вод та доступний об'єм резервуара, наступним кроком є ​​проведення професійного розрахунку кількості біоплівки-носія (MBBR). Цей процес використовується для визначення відповідної кількості біоплівкового носія для обробки добового навантаження забруднюючих речовин та забезпечення продуктивності очищення. Перш за все, визначається загальне органічне навантаження, яке щодня надходить у систему. Зазвичай це визначається на основі потоку та впливових БСК або ХСК. Якщо установка очищує 3,500 м³/день, а БСК вхідної води становить 800 мг/л, то добове навантаження БСК становить близько 2,800 кг/день. Це значення є основою для визначення розміру носія. Потім необхідно розрахувати проектну швидкість завантаження вибраного носія MBBR. Різні типи носіїв мають різну біологічну ємність та площу захищеної поверхні. Швидкість завантаження повинна відповідати меті очищення, характеристикам стічних вод та умовам експлуатації. Важливо використовувати реалістичні розрахункові значення, оскільки нереалістичні припущення можуть призвести до поганих результатів очищення після запуску. Якщо встановлено максимально допустиму швидкість завантаження, то поділіть добове навантаження забруднювачами на потужність очисного середовища, тобто на об'єм середовища, необхідний для цього. Тепер можна перевірити співвідношення об'єму середовища до об'єму реактора. Типові рівні заповнення середовища для промислового застосування зазвичай коливаються від 40% до 70%, залежно від процесу та застосування. Якщо, наприклад, система має достатню місткість резервуарів, але для задоволення складних критеріїв скидання, здається, необхідний вищий рівень заповнення. Проектувальники установки можуть вирішити збільшити розмір реактора, спроектувати додатковий етап або використовувати середовище з більшою питомою площею поверхні, щоб компенсувати додатковий рівень заповнення середовища. Також варто врахувати певний запас безпеки в проекті. Промислові стічні води можуть мати змінну міцність з року в рік через такі фактори, як збільшення виробництва, впровадження нових продуктів або сезонність. Певний ступінь безпеки, врахований у проекті, повинен призвести до більш стабільної роботи в цих умовах підвищеного навантаження. Розрахунок місткості середовища — це далеко не просто питання додавання заправки до резервуара, а й врахування факторів, що впливають на конструкцію, таких як органічне навантаження, рівні скидання, об'єм реактора та специфікація середовища, з огляду на довгострокову роботу системи.
